Erősítő (50W)

Az erősítő szinte mindent kibír: a kimenetére ha 100-as szöget teszünk, akkor nem szól ugyan, de nem is megy tönkre, a beépített rövidzár védelemnek köszönhetően. A félvezetők teljesen közönséges bárhol kapható darabok, a hangminőségére sincs panasz.
A némítás bemenet egy érintő kapcsolótól jövő jel lehet, ami például a bemenet választó nyomógomb megérintésekor aktiválódik, így az átkapcsoláskor keletkező tranziensek nem lövik ki a hangfal membránját. Ha a bemenő jel kiválasztásáraelektronikus bemenetválasztót alkalmazunk, akkor erre a részre nincs szükség. (aBF245 FET, és a rákapcsolódó ellenállások) Ebben az esetben a bemeneti jelet a 4,7 mikrós kondira kell kötni.

Ceruzaelemből 5V

Egyszerű felépítésű feszültségkonverter MAX756 IC-vel. Segítségével egy ceruzaelemről lehet táplálni 5 vagy 3,3V feszültségigényű kapcsolásokat.
Ha a B és C pont van összekötve, akkor a kimenő feszültség 5V, az AB összekötése esetén pedig 3,3V. Az IC 4-es lábára kötött szürkével jelzett áramkör az alacsony tápfeszültségre figyelmeztet, 1,25V alatt a LED világít. Ez csak ceruza elem esetén érdemes használni, ceruzaakkunál nem megfelelő, mivel azok teljesen feltöltött állapotban is csak 1,2V körüli feszültséget szolgáltatnak.
Egyébként az áramkör még 0,7V-on is képes működni, de bekapcsoláskor ahhoz hogy beinduljon legalább 1,1V szükséges. A kimenő terhelő áram 5V-on 200mA, 3,3V-on 300mA lehet maximum.

Kondenzátor - kód konvertálás

Kódból a kapacitás meghatározása A 3 számjegyű kód: Tolerancia kód:  C D F G J K M Z Kapacitás:  Farad Tolerancia:

Kapacitásból a kód meghatározása Kapacitás:   Mikrofarad Nanofarad Pikofarad Tolerancia:  +/- 0.25pF +/- 0.5pF +/- 1% +/- 2% +/- 5% +/- 10% +/- 20% -20% +80% Kód: Tolerancia kód:

Ellenállás színkód

Színkód:  4 sávos5 sávos6 sávos Ellenállás:  Ω Tűrés ±  %

Fekete Barna Vörös Narancs Sárga Zöld Kék Ibolya Szürke Fehér Arany Ezüst  Automatikus léptetés

VGA-ból VIDEO kimenet

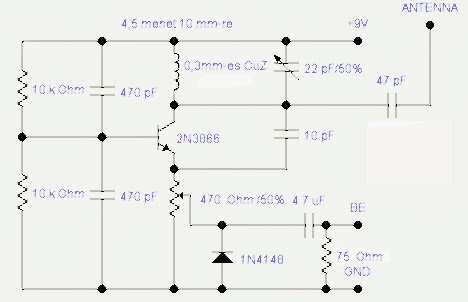

TV adó

TV adó

200W erősítő

200W Erősítő

A TDA7294 FET-es végerősítő IC egy extrém kis zajú, kistorzítású, teljesen integrált FET-es végerősítőről van szó, amely termikus és rövidzár védelemmel, lágy indítással ellátotott.A fenti hídkapcsolás teljes egészben az IC gyártója, az ST (SGS-Thomson) cég ajánlása. A gyártó az IC-ről a +/-10V - +/-40 V tartományban közöl adatokat, hozzátéve, hogy Vmax = +/- 50V. Az elmúlt évek során többen - magam is - +/-43V - +/-44V-al hajtottuk meg az ic-t. A tapasztalat azt mutatja, kb. ez a biztonságos felsőhatár, ennyinél az áramszolgáltató feszültségingadozása még nem vezet tragikus eredményre. Ugyanez igaz a hídban kapcsolt ickre is, viszont ezért valami bődületes teljesítményt kapunk, viszonylag büntetlenül (ha az IC túlmelegszik, egyszerűen lekapcsolja magát, ha elmúlt a veszély, akkor vissza. A rövidzárvédelme is ezen alapul). Ennek tanulsága az, hogy hűteni tehát becsülettel kell. Az IC-ket szigetelten kell a hűtőfelületre felerösíteııi, a házon a negatívfeszültség van. Elviekben 8 Ohm-nál kisebb terheléssel nem használható, a tapasztalat szerint
azonban simán túléli, csak a hővédelem valamivel korábban lép be. Megjegyzem, az általam épített példányok saját zenekarom PA erősítését szolgálják, vagyis professzionális célt. A tápnál érdemes torroid trafót és tisztességes puffer mezőt kiépíteni (PA erősítőim = 2x60.000uF !).
